GB/T23257《埋地钢质管道聚乙烯防腐层》是中国针对埋地钢质管道防腐层制定的国家标准，适用于输送油品、天然气、油气田生产用水等管道的防腐设计、生产及检验。该标准替代了GB/T23257-2009版本，调整了防腐层温度定义（常温型设计温度不超过60℃，高温型不超过80℃），并补充了材料性能、工艺评定及检验要求。
关键词 GB/T 23257 聚乙烯防腐层钢管 所属分类 防腐钢管标准系列 相关产品 获取报价GB/T23257《埋地钢质管道聚乙烯防腐层》是中国针对埋地钢质管道防腐层制定的国家标准，适用于输送油品、天然气、油气田生产用水等管道的防腐设计、生产及检验。该标准替代了GB/T23257-2009版本，调整了防腐层温度定义（常温型设计温度不超过60℃，高温型不超过80℃），并补充了材料性能、工艺评定及检验要求。

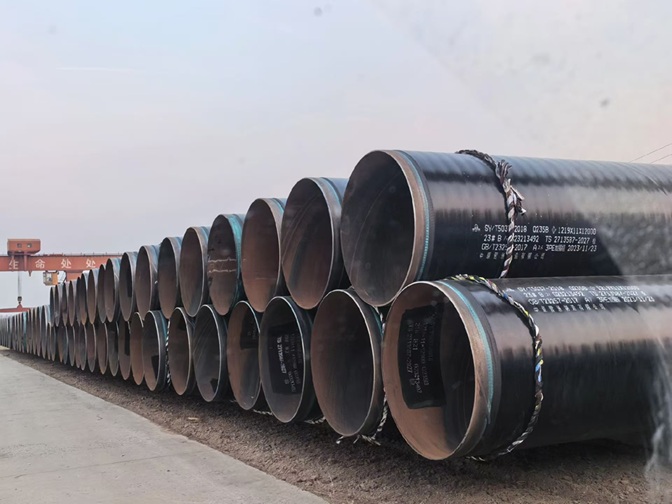

防腐层结构
标准规定3PE防腐层为三层复合结构：底层为环氧粉末涂层（约100μm），中间层为胶粘剂（170-250μm），外层为聚乙烯（2.5-3.7mm）。三层材料通过热熔工艺紧密结合，兼具环氧涂层的耐化学腐蚀性和聚乙烯层的机械保护性能。此外，2PE防腐层仅包含胶粘剂和聚乙烯两层结构，适用于特定环境。
材料与工艺要求
钢管基材需符合相关标准并逐根检查外观质量，防腐层原材料（环氧粉末、胶粘剂、聚乙烯）需提供质量证明并通过检测。涂敷前需进行抛丸除锈，表面锚纹深度需达到50-75μm。生产前需通过工艺评定试验确定参数，并在材料或管径变更时重新评定。涂敷过程中需控制预热温度及涂层厚度， 防腐层均匀附着。
质量检验与验收
防腐层需通过外观检查、厚度测量、附着力测试（剥离强度≥70N/cm）、阴极剥离（≤8mm）、抗弯曲（-30℃无裂纹）等性能检测。检验批验收需符合主控项目要求，如环氧粉末热特性、聚乙烯拉伸性能等。现场补口采用辐射交联聚乙烯热收缩带，需通过耐热冲击和剥离强度测试。
（注：参数可能因工程需求调整；）
公司：河北省盐山县城南工业开发区
国内业务咨询电话/传真：0317-6689999
国际业务咨询电话/传真：0317-6165555
E-mail:9905791@qq.com
