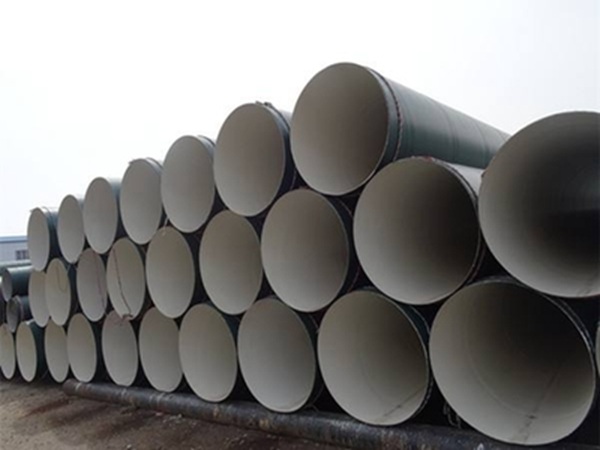

水泥砂浆衬里防腐钢管是一种特殊的防腐管材，是在钢管的管体内部进行水泥砂浆的防腐耐磨处理，将搅拌好的水泥砂浆，在清理过的管道内壁上按照设计厚度要求，分一次或多次涂衬，经过一定时间养护后，形成一个与管内壁紧密结合的高强度圆壳体内衬层。
关键词 水泥砂浆衬里防腐钢管 所属分类 防腐钢管名称系列 相关产品 获取报价水泥砂浆衬里防腐钢管
水泥砂浆衬里防腐钢管是一种特殊的防腐管材，是在钢管的管体内部进行水泥砂浆的防腐耐磨处理，将搅拌好的水泥砂浆，在清理过的管道内壁上按照设计厚度要求，分一次或多次涂衬，经过一定时间养护后，形成一个与管内壁紧密结合的高强度圆壳体内衬层。
主要成分及配比
水泥砂浆由水泥、沙子和水混合而成，通常所说的1:3水泥砂浆是用1份水泥和3份砂配合，实际上水的比例一般在0.6左右，即应成为0.6:1:3。不过配合比会根据原材料不同、砂浆用途不同而有所差异。例如以常用的42.5普通硅酸盐水泥、中砂配100（M10）砌筑砂浆为例：水泥305kg：砂1.10m³：水183kg。在使用时，还要经常按比例掺入一些添加剂如微沫剂、防水粉等，以改善它的和易性与粘稠度。
施工工艺
施工方法
离心法：使用离心机等设备使水泥砂浆随钢管高速旋转，产生较大的离心力，从而均匀附着在钢管内壁上的施工工艺，一般适用于直径400mm以下的管道内防腐施工。
喷涂法：使用喷涂机将水泥砂浆在钢管内部涂抹并压光的施工工艺，一般适用于直径700mm以上的管道内防腐施工。对于直径800以上的大口径管道做水泥砂浆防腐时需加入铁丝网以增强水泥砂浆的坚固性，防止裂缝脱落。
以喷涂法为例的作业流程
防腐前的准备工作：钢管的水泥砂浆内防腐既可以在钢管厂或现场堆管场集中施工，也可以待钢管安装就位、焊接完毕后整体施工。集中施工时应在钢管两头预留足够的焊接区域，待安装、焊接完毕后再补全防腐层。
试配砂浆并检测性能：开始施工前首先要试配砂浆并检测核实其性能指标，包括和易性、坍落度和抗压强度等各个方面。
设备连接与试运转：将混凝土泵置于喷涂机稍低的一侧，用泵送混凝土管道将二者联接起来。接通电源并向料斗中加水进行试运转，以湿润料斗并确认设备处于良好的工作状态。为 用电安全应使用完好无接头的防水电线，并且一旦发现破损立即全部更换。
砂浆拌制：水泥砂浆可使用拌和站集中拌制，也可以使用移动式滚洞搅拌机进行现场拌制。
喷涂作业：开启喷涂机和混凝土泵，将砂浆填入混凝土泵，开始喷涂作业。喷头开始出浆时调整砂浆流量和抹压装置以达到满意的喷涂效果。
风干工序
水泥砂浆工作完成后，需要在自然状态下风干2 - 3天，主要是防止在装运的途中由于颠簸导致水泥砂浆出现裂缝。
性能特点
防腐性能
能将钢管内壁与水或空气隔离，形成一层致密的保护层，从而抑制了钢管内壁被氧化和腐蚀。利用水泥砂浆的碱性，使管道内表面形成钝化膜而得到保护。并且钢管投入运行后，水泥砂浆长期在水中继续硬结，可使裂缝自动弥合，不影响防腐蚀的效果。
水力条件
经过实际检测证明，水泥砂浆内防腐平整均匀，可将钢管内壁的凹凸不平和焊缝全部覆盖。其表面能够形成一层含锰的滑腻物，从而降低摩擦阻力，其粗糙系数约为0.012左右，并且随着使用年限的延长还会逐渐降低，而钢管和铸铁管的粗糙系数约为0.016 - 0.024。
耐火性能
由于钢管内填有混凝土，能吸收大量的热能，因此遭受火灾时管柱截面温度场的分布很不均匀，增加了柱子的耐火时间，减慢钢柱的升温速度，并且一旦钢柱屈服，混凝土可以承受大部分的轴向荷载，防止结构倒塌。组合梁的耐火能力也会提高，因为钢梁的温度会从顶部翼缘把热量传递给混凝土而降低。经实验统计数据表明：达到一级耐火3小时要求和钢柱相比可节约防火涂料1/3 - 2/3甚至更多，随着钢管直径增大，节约涂料也越多。
其他特点
还具有耐腐蚀、不泄露、高韧性、具有优良的挠性、具有良好的抵抗刮痕能力、具有良好的快速裂纹传递抵抗能力等特点，并且使用时间长，在大于等于60摄氏度的环境下可以使用50年以上。
执行标准
执行标准为CECS10:89或GB50268 - 2008，其中涉及的设备包括钢管抛丸除锈机、三PE缠绕设备、PE管黑黄夹克拔管机、喷砂除锈设备、聚氨酯低压发记机、发泡平台、玻璃钢缠绕机、二PE包覆，水泥砂浆喷涂机等防腐保温配套检测设备。
用途
适用于高层建筑给水、热网供热、自来水工程、燃气输送、埋地输水等市政工程管道；石油输送管道、化工制药、印染等行业输送腐蚀性介质的工艺管道；污水处理排放管、污水管以及生物池防腐工程；农业灌溉用管、深井管、排水管等农业网路。
（注：参数可能因工程需求调整；）
公司：河北省盐山县城南工业开发区
国内业务咨询电话/传真：0317-6689999
国际业务咨询电话/传真：0317-6165555
E-mail:9905791@qq.com
