GB/T9711 PSL1 L390钢级钢管

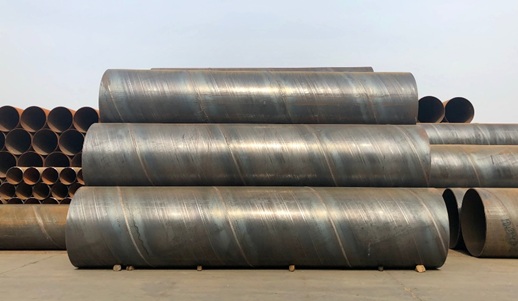

GB/T 9711 PSL1 L390钢级埋弧焊螺旋缝钢管材质化学成分和机械性能
一、化学成分
碳（C）：≤0.22%（控制碳含量以优化焊接性和强度）
锰（Mn）：≤1.50%（固溶强化提升基础强度）
硅（Si）：≤0.45%（脱氧元素，改善加工性能）
磷（P）：≤0.025%（低磷含量减少冷脆性风险）
硫（S）：≤0.015%（低硫控制降低热裂纹敏感性）
微合金元素：添加微量钒（V）、铌（Nb）、钛（Ti）以细化晶粒并提升韧性
二、机械性能
屈服强度（Rp0.2）：≥390 MPa（满足L390钢级 低要求）
抗拉强度（Rm）：490~760 MPa（与屈服强度匹配，保障塑性）
屈强比（Rp0.2/Rm）：≤0.93（避免脆性断裂， 安全冗余）
伸长率（A）：≥20%（纵向试样，保障延展性）
冲击韧性：常温冲击功按合同要求测试（PSL1无强制标准）
三、生产与检测要求
制造工艺：
采用螺旋埋弧焊（SAWH）工艺，焊缝需通过无损检测，TVRT射线检测，覆盖率100%
焊接完成后需进行静水压试验，试验压力按标准要求执行（试验压力≥设计压力的1.5倍）
焊缝余高≤3.2mm，内外表面无裂纹、未熔合等缺陷 。
尺寸与表面质量：
外径范围：219mm~3620mm，壁厚范围：5mm~30mm
表面无裂纹、折叠，局部修磨深度≤壁厚5%
四、应用场景
高压天然气输送：长距离天然气管道（承压≤12MPa，需附加3PE防腐涂层或阴极保护）
工业气体输送：石化、化工领域腐蚀性介质输送管线
备注：L390钢级属于PSL1常规级别，适用于非酸性环境，实际性能需以出厂检测报告或合同约定为准。
（注：以上数据综合钢材的行业标准及实际应用参数，具体性能以检测报告或合同要求为准。参数可能因工程需求调整；）
公司：河北省盐山县城南工业开发区
国内业务咨询电话/传真：0317-6689999
国际业务咨询电话/传真：0317-6165555
E-mail:9905791@qq.com
