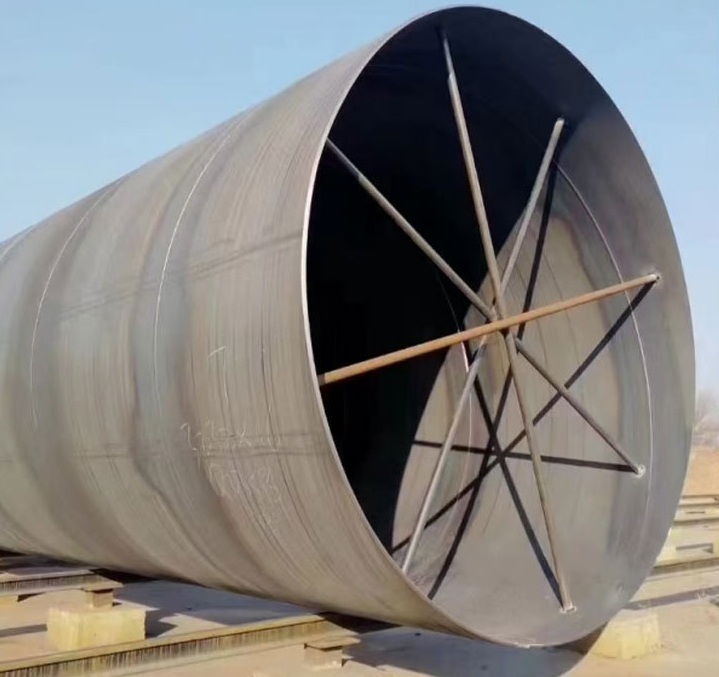

API 5L PSL1 L690钢级埋弧焊螺旋缝钢管材质化学成分和机械性能
一、化学成分
主要元素
碳（C）：≤0.16%（通过“降碳增锰”优化焊接性能，碳含量降低时允许锰含量相应提升）。
锰（Mn）：≤1.85%（与碳含量动态调整，强化材料强度）。
硅（Si）：≤0.45%（控制脱氧和细化晶粒）。
杂质元素
磷（P）和硫（S）：均≤0.025%（PSL1级别通用限值，降低冷脆性和热裂倾向）。
微合金元素：铌（Nb）、钒（V）、钛（Ti）等总和≤0.15%（通过细晶强化和析出强化提升综合性能）。
二、机械性能
强度指标
屈服强度（Re）：≥690 MPa（对应API 5L X100/X120级别，满足高压管道需求）。
抗拉强度（Rm）：≥760 MPa，实际范围为760-1030 MPa（高强度与塑性平衡）。
塑性指标
伸长率（A）：≥14%（纵向试样，按API 5L标准公式计算）。
工艺性能
冷弯试验：需通过180°弯曲（弯芯直径d=2a，a为壁厚），焊缝及母材无裂纹（验证成型与焊接质量）。
冲击韧性：PSL1级别无强制低温冲击要求（PSL2需满足-10℃或更低温度冲击功）。
三、制造与检测要求
工艺控制
制造工艺：
采用螺旋埋弧焊（SAWH）工艺，焊缝需通过无损检测，TVRT射线检测，覆盖率100%
焊接完成后需进行静水压试验，试验压力按标准要求执行
焊缝余高≤3.2mm，内外表面无裂纹、未熔合等缺陷 。
公差要求：
外径公差：±0.75%（D≤508mm）至±1.0%（D>508mm）。
壁厚公差：±10%标称壁厚。
四、应用场景
主要用于高压油气输送管道，如深海、高寒或地质复杂区域，需承受极端压力和低温环境。
与PSL2相比，PSL1对化学成分和冲击韧性控制更宽松，适用于非极端服役环境。
五、与其他标准的对应关系
钢级对应：L690对应API 5L X100级别。
（注：以上数据综合钢材的行业标准及实际应用参数，具体性能以检测报告或合同要求为准。参数可能因工程需求调整；）
公司：河北省盐山县城南工业开发区
国内业务咨询电话/传真：0317-6689999
国际业务咨询电话/传真：0317-6165555
E-mail:9905791@qq.com
