埋弧焊钢管技术解析
一、定义与分类
基本定义：
埋弧焊钢管（SAW钢管）是以带钢卷板为原料，通过螺旋成型或直缝成型工艺，结合双面埋弧焊接技术（Submerged Arc Welding）制造的焊接钢管。其焊缝连续且密封性强，适用于高压流体输送和结构工程。
核心分类：
按工艺：

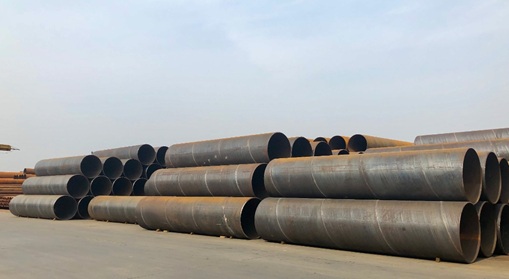

螺旋缝埋弧焊钢管（SAWH）：焊缝呈螺旋状，成型精度高，适用于大口径管道；
直缝埋弧焊钢管（LSAW）：焊缝为直线，适用于高压容器和精密工程。
按用途：
油气输送管（SY/T5037标准）：抗压强度≥470MPa，用于长距离高压管线；
低压流体管（GB/T3091标准）：如城市供水、燃气管道，材质多为Q235B；
高韧性结构管：Q355B材质，低温冲击功≥34J，适用于桥梁和化工设备。
二、制造工艺
核心流程：
预处理：带钢经矫平、剪边及表面清理， 成型精度；
成型与焊接：
螺旋成型：带钢通过多道轧辊螺旋卷曲，焊缝间隙控制为1~3mm，错边量≤1.5mm；
焊接工艺：采用双丝埋弧焊（内焊+外焊），熔深达板厚的40%~60%，焊接电流、电压精准调控；
检测与修整：
100%超声波探伤检测焊缝缺陷，X射线复查可疑区域；
水压试验压力达9.7MPa（以219×6mm钢管为例）。
三、性能与规格
性能优势：
高强度：Q235B抗拉强度≥370MPa，Q355B≥470MPa，屈服强度分别≥235MPa和≥355MPa；
密封性：螺旋焊缝连续无间断，承压能力优于直缝焊管，适用于9.7MPa以上高压环境；
耐腐蚀性：支持3PE防腐、环氧树脂涂层，地下管道时间可延长至30年。
规格范围：外径：DN200~3620mm，可定制 口径管材；
壁厚：5~25mm（部分可达40mm）。
四、应用领域
能源输送：石油、天然气长距离管线（如X70材质高压管道）；
海洋平台及海底管道，需附加3PE防腐处理。
市政工程：
城市供水、排水及燃气管道（DN1000常用）；
低压流体输送（GB/T3091标准）。
特殊场景：
桥梁支撑、重型设备框架（Q355B高韧性材质）；
化工设备及低温储罐（耐低温冲击）。
五、执行标准
国内标准：
制造标准：SY/T 5037-2018（螺旋管）、GB/T 3091-2015（低压流体管）；
材料标准：GB/T 700-2006（Q235B）、GB/T 1591-2018（Q355B）。
国际认证：API Spec 5L：石油天然气输送管认证；ISO9330-2000：通用工业管标准。
（注：以上数据综合钢材的行业标准及实际应用参数，具体性能以检测报告或合同要求为准。参数可能因工程需求调整；）
中原管道制造有限公司 zhongyuanguandao |
| 产品名称 |
埋弧焊钢管 |
| 原产地 |
中国-河北省沧州市盐山县城南工业开发区 |
| 品牌 |
中原管道/世兴 |
| 生产能力 |
年产钢管100万吨，防腐钢管160万平方米 |
| 可生产尺寸 |
外径DΦ219mm~3620mm 英寸INCH 8”~142”通径DN200~DN3600 壁厚：5mm~32mm |
| 材质 |
Q235B/Q355B.C.DGB/T9711 PSL1 B~X100GB/T9711 PSL2 L245M~L690M
API5L PSL1 B~X100API5L PSL2 L245M~L690MASTM/GOST/DIN/St/EN/标准等 |
| 产品执行标准 |
GB/T9711 GB/T3091 GB/T5037 SY 5037AWWA/MSZ/TU/KS/YB/IS/SNI/NAG
API SPEC 5L PSL1 PSL2 NACE MR0175API/ISO/TOTAL/CSA/KOC/DNV/EN/BS
NBR/GOST/EAC/JIS标准等 |
| 表面防腐钢管 |
2PE/3PE/PP/IPN8710/FBE/TPEP/PE/EP/GZ-2聚乙烯涂层/环氧粉末/环氧煤沥青/环氧富锌/钢塑复合/液态环氧树脂/无溶剂环氧树脂/高氯化聚乙烯/聚氨酯/有机硅耐/无溶剂环氧/水性环氧涂料/水泥砂浆/涂塑等
|
| 防腐执行标准 |
GB/T 18593 23257 5135.20 39636 50268SY/T 0315 0413 0414 0442 0447 0457
HG/T 3668 CJ/T120 AS 1281 KS D3589AWWWA C205 C210 C213 C214 C222
API RP 5L7 ISO 5256 21809-1 21809-2DIN 30670 30671 30678 KS D3589
JIS G3443 G3469 G3491 G3492 AS 1281NF A49-710 A49-702 A49-701 A49-150
QCNPC-GD-0291 CECS 10:89 Q/DH02QCNPC 38 QSY XQ9 PE等标准
|
| 认证资质 |
GB/T ISO 三体系体系认证 |
中国石油天然气集团公司（HSE）健康、安全与环境管理体系认证 |
| PED AD2000 欧盟锅炉压力容器安全认证 |
| 美国石油协会 API Q1 体系认证 |
API Spec 5L 产品认证 |
| TS 特种设备制造许可证 |
涂塑复合钢管节水认证 |
| 饮用水卫生安全产品卫生许可批件 |
中国腐蚀控制安全认证 |
| 中国腐蚀控制资质认证 |
并且公司自己拥有：CNAS实验室 |
| 出口公司 ZZGL-PIPE 取得 |
| HSSE 管理体系认证 |
CE-CPR 建材指令认证 |
| 俄罗斯 GOST -R 合格证书 |
EAC DOC 证书 |
| REACH 认证 |
UKCA RoHS 认证 |
| 材料试验证书 |
EN10204.3.1 锅检所监检证（特种设备制造监督检验证书） CNAS材质单 |
| 业务经理联系 |
孟庆宇，155-304-61111
孟庆宇已取得：全国职业素养等级证书；管道技术职业资格证书 |
