双面埋弧螺旋焊管技术解析
一、定义与核心工艺
基本定义：

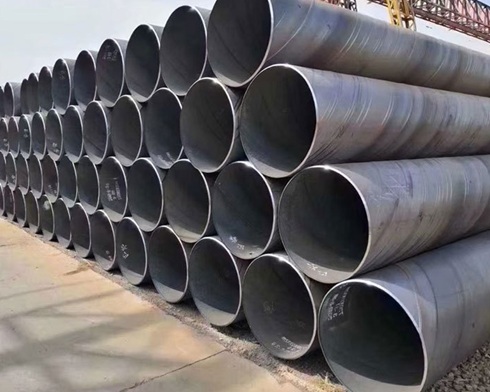

双面埋弧螺旋焊管以带钢卷板为原材料，通过螺旋成型工艺卷曲成管坯，并采用内外双面埋弧焊接技术制造的钢管。其焊缝呈连续螺旋状，兼具高强度与低成本优势，广泛应用于油气输送、市政工程等领域。
核心工艺：
预处理：带钢经矫平、剪边、刨边及表面清理， 成型精度与焊缝质量；
螺旋成型：通过多道轧辊将带钢螺旋卷曲成管坯，焊缝间隙控制在1~3mm，错边量≤1.5mm；
双面埋弧焊接：
采用美国林肯电焊机进行内外双面焊接，熔深达板厚的40%~60%，焊接电流600~1200A，电压28~40V；
焊接过程实时监测， 焊缝无气孔、未熔合等缺陷；
检测与修整：
100%超声波探伤+X射线复查焊缝，灵敏度符合ASTM E94标准；
水压试验压力≥标准值的1.25倍（如219×6mm钢管达9.7MPa）。
二、质量控制要点
无损检测：
全焊缝超声波探伤检测内部缺陷，X射线复查可疑区域；
管端磁粉检验， 无表面裂纹。
力学性能：
抗拉强度：Q235B材质≥370MPa，X70钢级≥570MPa；
低温韧性：Q355B材质低温冲击功≥34J，适用于-40℃环境。
尺寸精度：外径公差：±0.75%（DN≤508mm）或±1.0%（DN＞508mm）；
壁厚偏差≤±10%（按GB/T 9711标准）。
三、性能优势
高强度与耐压性：
螺旋焊缝的连续分布使钢管抗压强度高于直缝焊管，适用于高压油气输送；
机械扩径工艺优化应力分布，降低应力腐蚀风险。
耐腐蚀性：
表面可附加3PE防腐层或环氧树脂涂层，地下管道时间延长至30年以上；
海洋工程需结合阴极保护技术。
四、应用领域
能源输送：高压油气管道：如API 5L X70钢级钢管，外径达3620mm，壁厚≥12mm；
海底管线：附加3PE防腐层，耐海水腐蚀。
市政与基建：
城市供排水系统：DN1000~3620mm钢管用于大型调水工程；
桥梁与建筑结构：Q355B材质钢管壁厚≥16mm，承载重型荷载。
五、技术标准与认证
国内标准：
GB/T 9711-2017：石油天然气输送管标准，涵盖尺寸与力学性能要求；
SY/T 5037-2018：普通流体输送管标准，壁厚范围5~25.4mm。
国际认证：
API 5L：石油管线钢认证，要求全焊缝无损检测；
ISO 3183：工业管道通用标准，覆盖防腐与承压性能。
（注：以上数据综合钢材的行业标准及实际应用参数，具体性能以检测报告或合同要求为准。参数可能因工程需求调整；）
中原管道制造有限公司 zhongyuanguandao |
| 产品名称 |
双面埋弧螺旋焊管 |
| 原产地 |
中国-河北省沧州市盐山县城南工业开发区 |
| 品牌 |
中原管道/世兴 |
| 生产能力 |
年产钢管100万吨，防腐钢管160万平方米 |
| 可生产尺寸 |
外径DΦ219mm~3620mm 英寸INCH 8”~142”通径DN200~DN3600 壁厚：5mm~32mm |
| 材质 |
Q235B/Q355B.C.DGB/T9711 PSL1 B~X100GB/T9711 PSL2 L245M~L690M
API5L PSL1 B~X100API5L PSL2 L245M~L690MASTM/GOST/DIN/St/EN/标准等 |
| 产品执行标准 |
GB/T9711 GB/T3091 GB/T5037 SY 5037AWWA/MSZ/TU/KS/YB/IS/SNI/NAG
API SPEC 5L PSL1 PSL2 NACE MR0175API/ISO/TOTAL/CSA/KOC/DNV/EN/BS
NBR/GOST/EAC/JIS标准等 |
| 表面防腐钢管 |
2PE/3PE/PP/IPN8710/FBE/TPEP/PE/EP/GZ-2聚乙烯涂层/环氧粉末/环氧煤沥青/环氧富锌/钢塑复合/液态环氧树脂/无溶剂环氧树脂/高氯化聚乙烯/聚氨酯/有机硅耐/无溶剂环氧/水性环氧涂料/水泥砂浆/涂塑等
|
| 防腐执行标准 |
GB/T 18593 23257 5135.20 39636 50268SY/T 0315 0413 0414 0442 0447 0457
HG/T 3668 CJ/T120 AS 1281 KS D3589AWWWA C205 C210 C213 C214 C222
API RP 5L7 ISO 5256 21809-1 21809-2DIN 30670 30671 30678 KS D3589
JIS G3443 G3469 G3491 G3492 AS 1281NF A49-710 A49-702 A49-701 A49-150
QCNPC-GD-0291 CECS 10:89 Q/DH02QCNPC 38 QSY XQ9 PE等标准
|
| 认证资质 |
GB/T ISO 三体系体系认证 |
中国石油天然气集团公司（HSE）健康、安全与环境管理体系认证 |
| PED AD2000 欧盟锅炉压力容器安全认证 |
| 美国石油协会 API Q1 体系认证 |
API Spec 5L 产品认证 |
| TS 特种设备制造许可证 |
涂塑复合钢管节水认证 |
| 饮用水卫生安全产品卫生许可批件 |
中国腐蚀控制安全认证 |
| 中国腐蚀控制资质认证 |
并且公司自己拥有：CNAS实验室 |
| 出口公司 ZZGL-PIPE 取得 |
| HSSE 管理体系认证 |
CE-CPR 建材指令认证 |
| 俄罗斯 GOST -R 合格证书 |
EAC DOC 证书 |
| REACH 认证 |
UKCA RoHS 认证 |
| 材料试验证书 |
EN10204.3.1 锅检所监检证（特种设备制造监督检验证书） CNAS材质单 |
| 业务经理联系 |
孟庆宇，155-304-61111
孟庆宇已取得：全国职业素养等级证书；管道技术职业资格证书 |
